Alle Produktneuheiten auf einen Blick

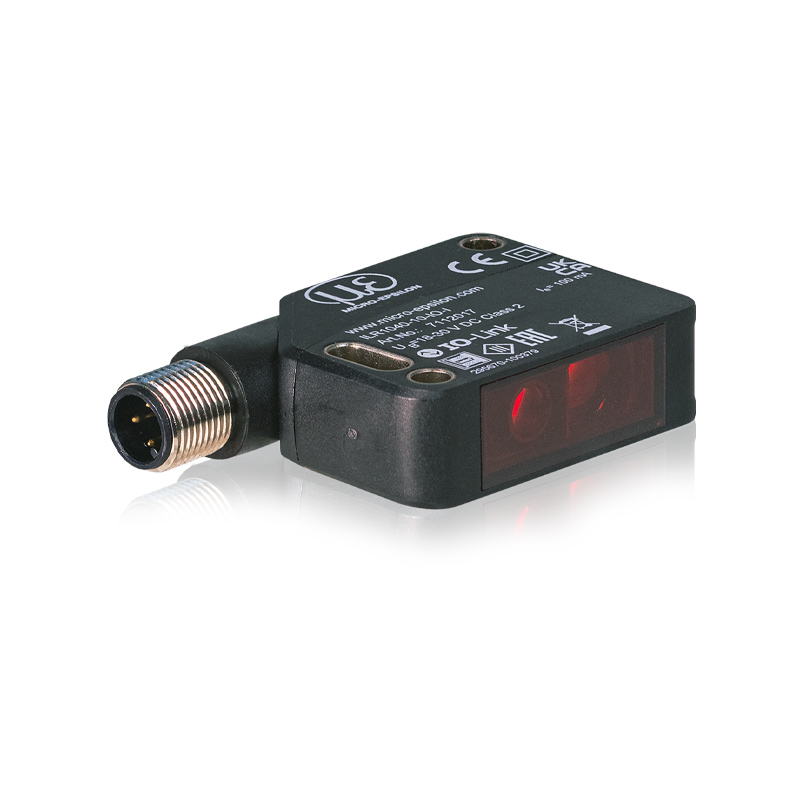

Die Laser-Distanzsensoren der Serie optoNCDT ILR104x sind für Abstandsmessungen für 10 Meter ohne Reflektorfolie und 60 Meter mit Reflektorfolie konzipiert. Die Sensoren zeichnen sich durch eine hohe Schutzklasse und Fremdlichtbeständigkeit aus. Über die IO-Link Schnittstelle können die ILR104x Sensoren schnell und unkompliziert in Betrieb genommen werden. Dank des drehbaren Kabelabgangs und der geringen Baugröße kann der Sensor auch an schwer zugänglichen und engen Stellen montiert werden.

Die modernen und leistungsfähigen Infrarot-Pyrometer von Micro-Epsilon messen Oberflächentemperaturen von -50 °C bis 900 °C berührungslos und mit hoher Präzision. Spezielle Modelle zur Messungen von Metallen decken sogar Temperaturen bis 1.600 °C ab. Eingesetzt werden die kompakten und robusten Sensoren in nahezu allen Industriezweigen, z.B. in der Fabrikautomation, F+E über Instandhaltung bis zur Prozessüberwachung und dem Maschinenbau.

Schnell, inline- & prozessfähig und prädestiniert zum Einsatz an kritischen bzw. schwer zugänglichen Stellen - das sind die wesentlichen Vorteile der thermoMETER Serie. Darüber hinaus bieten die Infrarot-Pyrometer von Micro-Epsilon eine erstklassige Temperaturstabilität und Signalqualität was ebenso präzise wie zuverlässige Messungen ermöglicht.

Holen Sie das Optimum aus Ihrer Applikation mit den leistungsfähigen Temperatursensoren von Micro-Epsilon.

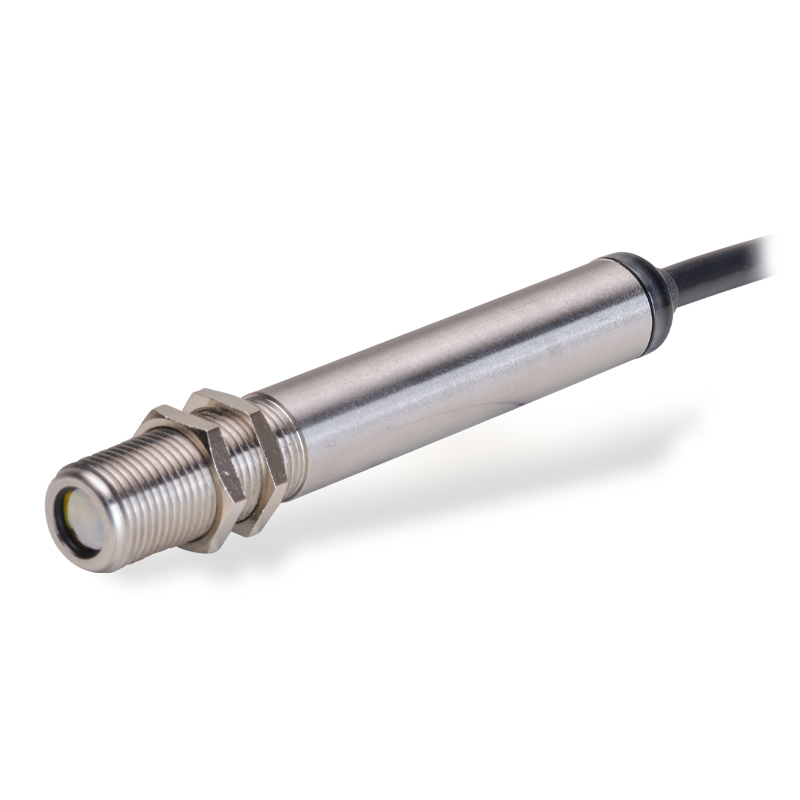

Infrarot-Pyrometer der Serie thermoMETER FI sind robuste Sensoren zur berührungslosen Temperaturmessung von -40 bis 600 °C. Die Kombination von Sensor & Controller in einem Gehäuse ist äußerst platzsparend und vereinfacht die Integration. Ihre einfache Handhabung, erweiterte Konfigurationsmöglichkeiten über die sensorTOOL Software sowie das ausgezeichnete Preis-Leistungsverhältnis machen das thermoMETER FI zum idealen Temperatursensor für OEM und Serienanwendungen.

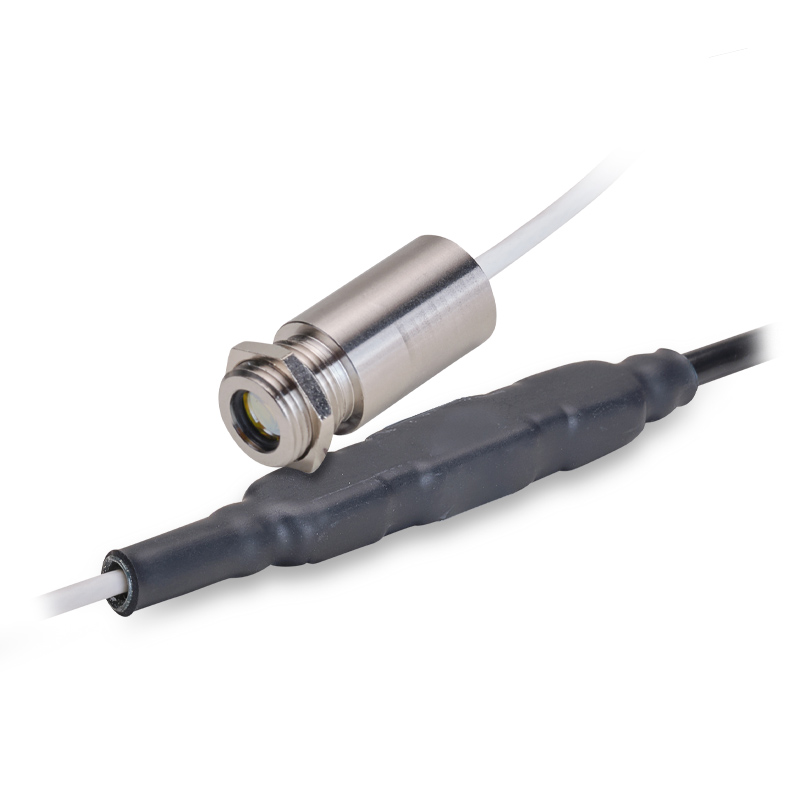

Das thermoMETER SE ist ein präzise messendes Infrarot-Pyrometer für Temperaturen von -40 bis 600 °C. Es besteht aus einem kompakten Sensor, in dessen Anschlusskabel ein miniaturisierter Controller integriert ist. Der Sensor selbst ist äußerst klein und kann in Umgebungen mit hohen Temperaturen bis 120 °C eingesetzt werden. Neben der miniaturisierten Bauform und robusten Bauweise sowie der hohen Performanz zeichnet sich das thermoMETER SE durch seine vielfältigen Schnittstellen und Einstellmöglichkeiten aus. Es ist äußerst vielseitig und wird im Maschinen- und Anlagenbau, in der Produktion sowie zur Qualitätssicherung eingesetzt. Dank exzellentem Preis-Leistungs-Verhältnis eignet es sich besonders für Serienanwendungen und OEM.

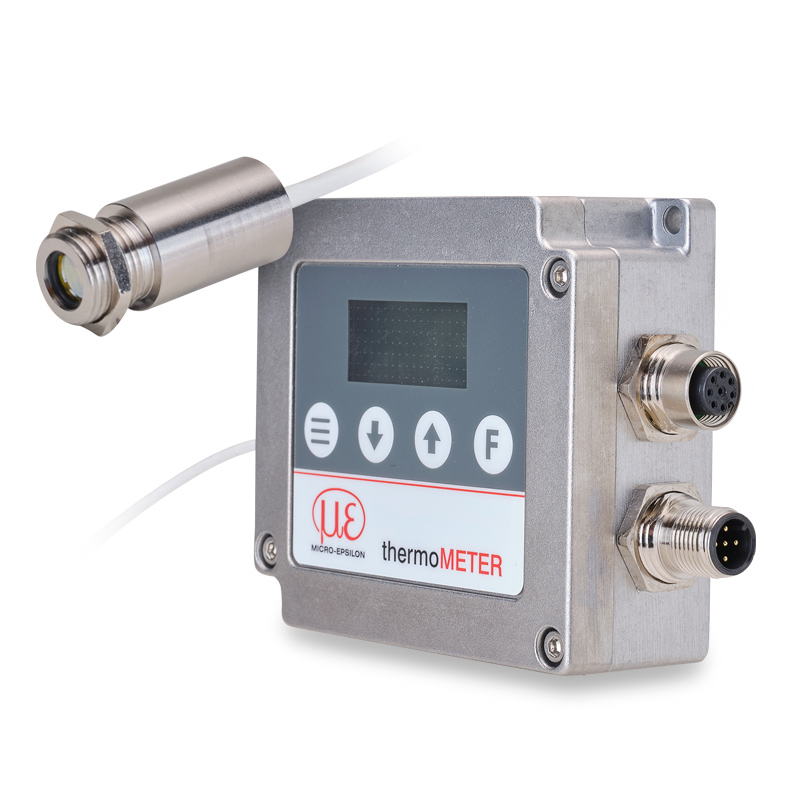

Das thermoMETER UC ist ein überaus leistungsfähiges System zur berührungslosen Temperaturmessung von -50 bis 900 °C. Es verfügt über einen großen Funktionsumfang und ein modernes Design mit Standard M12-Anschlüssen. Der Sensor ist äußerst klein und kann in Umgebungen mit hohen Temperaturen bis 180 °C eingesetzt werden. Aufgrund seiner hohen Performanz und Robustheit wird es vor allem im Maschinen- und Anlagenbau, in der Produktion sowie zur Qualitätssicherung eingesetzt. Verschiedene Schnittstellen wie analoge- und digitale Ausgänge oder Schalt- und Alarmsignale bieten zahlreiche Möglichkeiten für die Integration in Prozesse, Maschinen und Anlagen.

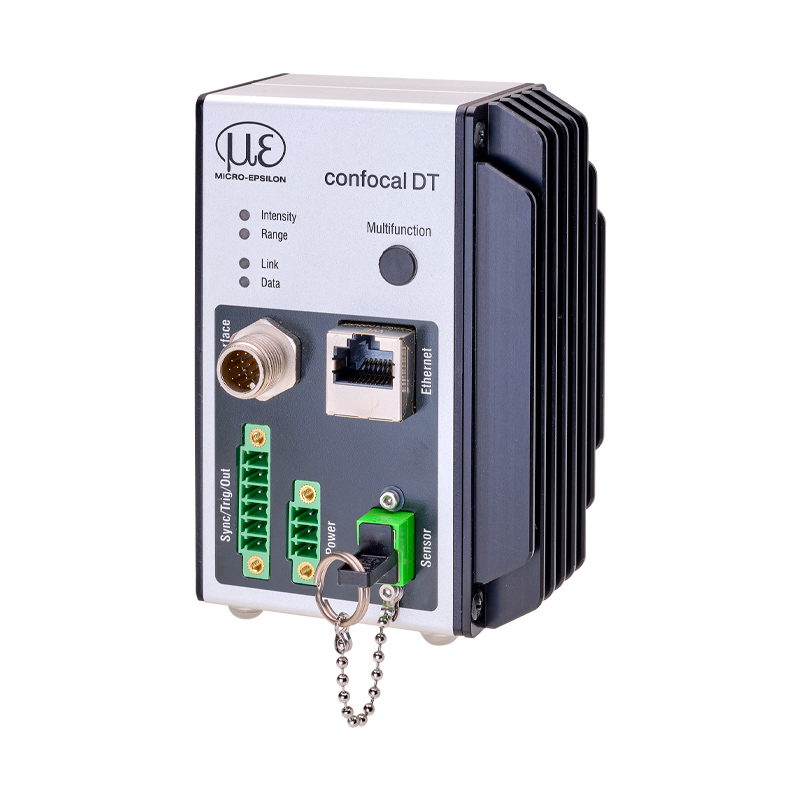

Die IFC2416 Controller überzeugen mit einer hohen Messrate von 25 kHz und außergewöhnlicher Lichtintensität. Dadurch werden präzise und stabile Messungen mit hoher Geschwindigkeit ermöglicht – selbst auf anspruchsvollen Materialien und Oberflächen. Das kompakte Design macht ihn zur idealen Lösung für hochauflösende Abstands- und Dickenmessungen in nahezu allen Industriebereichen – von der Produktionslinie bis hin zum Halbleitermaschinenbau. Dank der Multi-Peak-Option können sogar Mehrschichtmessungen bis zu 5 Schichten auf transparenten Objekte durchgeführt werden. Vielseitigkeit steht im Fokus: Der IFC2416 Controller ist mit einer Vielzahl an Sensoren kompatibel, sodass sich Messbereich, Grundabstand und besondere Eigenschaften wie Vakuumtauglichkeit, Messwinkel oder Strahlengang flexibel anpassen lassen.

Maximale Präzision. Höchste Flexibilität. Leistungsstark in jeder Umgebung.

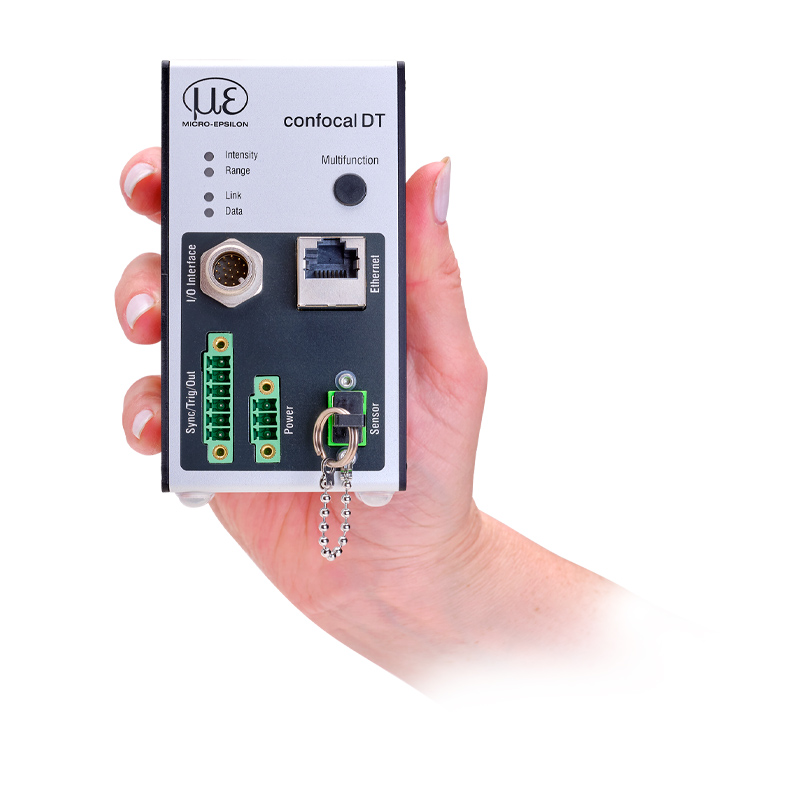

Die kompakten konfokal-chromatischen Controller IFC2411 setzen neue Maßstäbe in der berührungslosen Abstandsmessung. Sie liefern präzise Messergebnisse mit hoher Geschwindigkeit, benötigen kaum Platz und passen somit auch in kleinste Schaltschränke. Die flexible Anbindung verschiedenster Sensoren ermöglicht Messungen auf nahezu allen Oberflächen sowie einseitige Dickenmessungen auf transparenten Objekten. Besonders in industriellen Serien- und OEM-Anwendungen überzeugt das System durch exzellente Performance und ein herausragendes Preis-Leistungs-Verhältnis. Setzen Sie auf höchste Messgenauigkeit in einem platzsparenden Format – für optimale Effizienz in Ihrer Produktion!

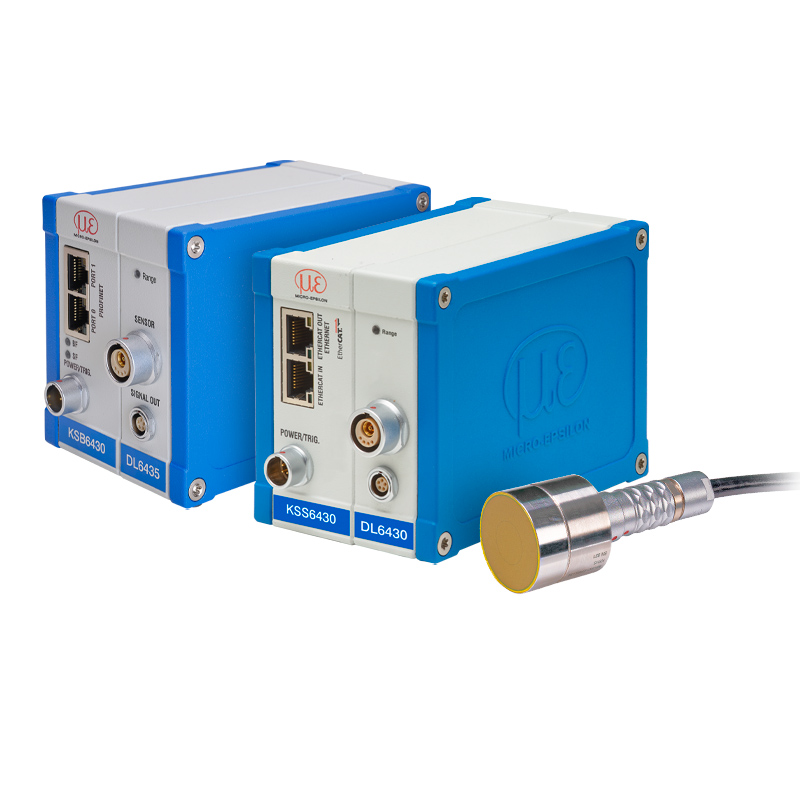

Die combiSENSOR-Serie setzt neue Maßstäbe in der berührungslosen Dickenmessung. Der präzise Sensor kombiniert die Vorteile von Wirbelstrom- und kapazitiver Sensorik in einem einzigen Gehäuse. Diese innovative Technologie ermöglicht die mikrometergenaue Messung der Materialdicke, z.B. von Batteriebeschichtungen und Kunststofffolien. Dabei können Materialdicken bereits ab 5 µm erfasst werden. Darüber hinaus sorgt die robuste Bauweise dafür, dass die Sensoren auch in anspruchsvollen Industrieumgebungen mit hohen Temperaturen zuverlässig arbeiten.

Die combiSENSOR-Serie ist die optimale Lösung für die Inline-Dickenmessung von Elektrodenbeschichtungen, beschichteten Metallen und Folien mit höchster Präzision und Zuverlässigkeit.

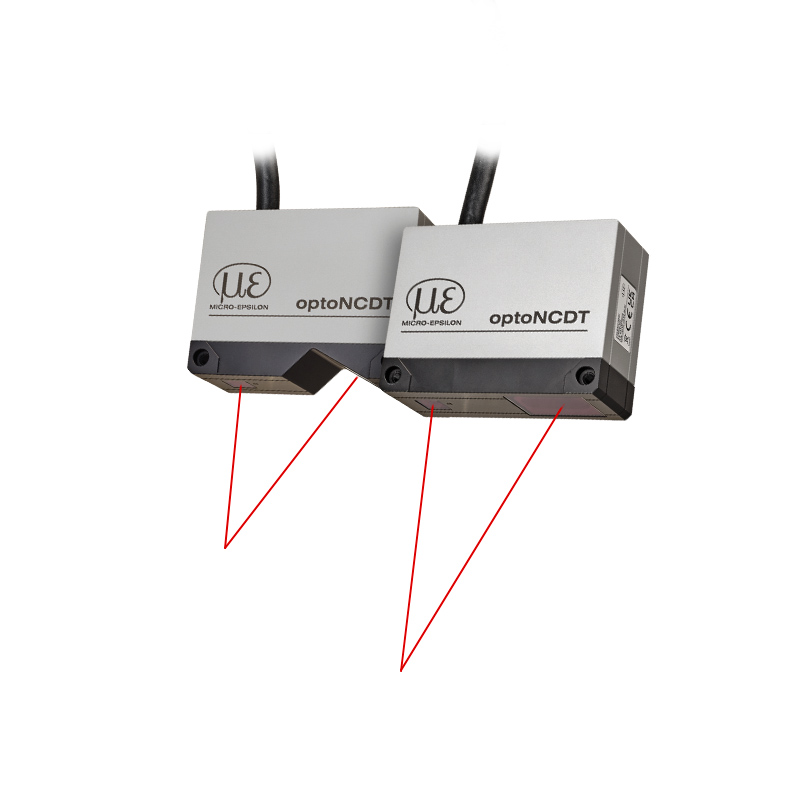

Die optoNCDT 5500 Lasersensoren setzen neue Maßstäbe in der hochpräzisen Laser-Abstandsmessung. Mit einer Submikrometer-Präzision und einer beeindruckenden Messrate von bis zu 75 kHz sind die Sensoren perfekt geeignet für die dynamischen Messungen von Weg, Abstand, Schwingung und Position. Der kompakte Sensor benötigt dank des integrierten Controllers keine externen Steuergeräte und kann selbst in beengte Bauräume einfach integriert werden.

Maximale Leistung auf kleinstem Raum - die optoNCDT 5500 Serie.

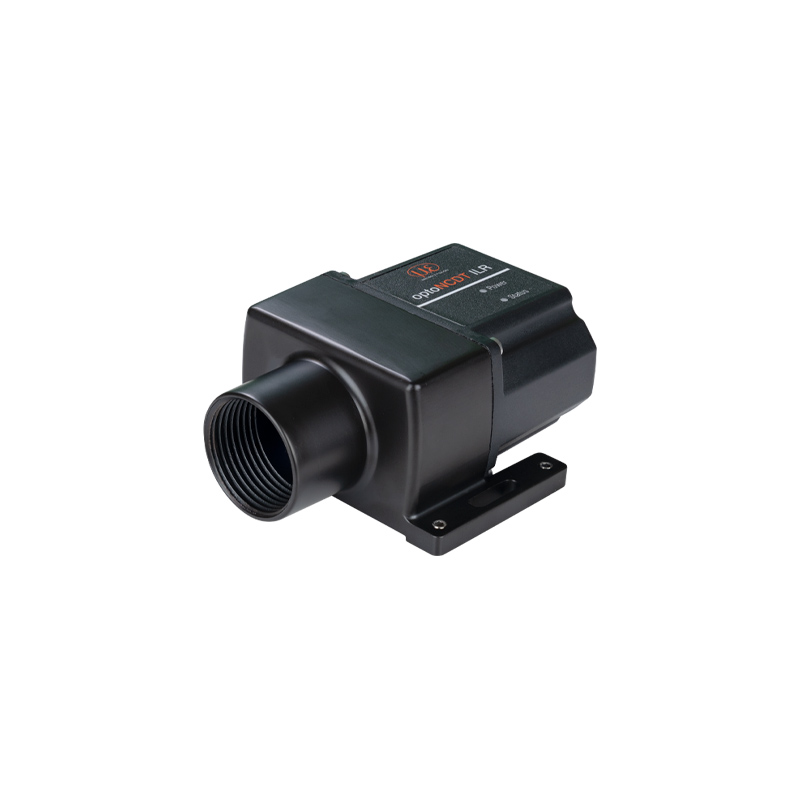

Der Laser-Distanzsensor optoNCDT ILR3800-100 grenzt sich besonders durch seine hohe Leistung in kleiner Bauform ab. Er ist für präzise Distanzmessungen im industriellen Umfeld konzipiert. Entfernungsmessungen sind bis 100 m möglich. Mit Reflektor sogar bis zu 150 m. Der integrierte AUTO-Messmodus ermöglicht die zuverlässige Messung auch auf dunklen, teilspiegelnden und weit entfernten Messobjekten. Durch die sehr hohe Signalstabilität können ILR3800-100 Sensoren zur Abstands- und Distanzmessungen auf zahlreichen Oberflächen eingesetzt werden.

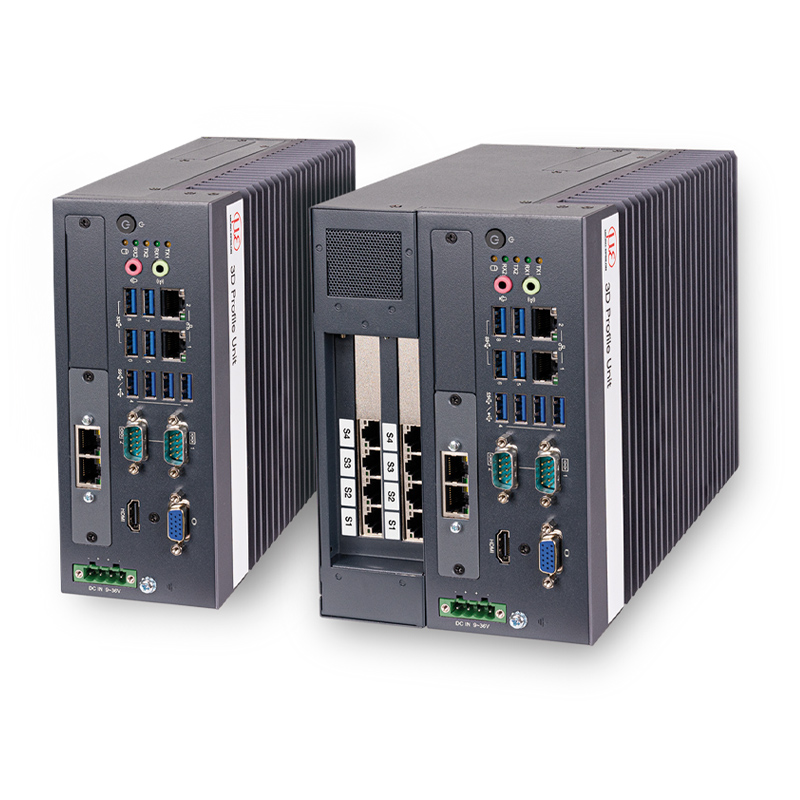

Die 3D Profile Unit ermöglicht die Verrechnung mehrerer Einzelprofile von scanCONTROL 30xx Sensoren in ein gemeinsames Koordinatensystem. Dies ermöglicht die Generierung eines zusammengesetzten 2D Profils oder einer zusammengesetzten 3D Punktewolke. So können unterschiedlichste Geometrien erfasst, Messbereiche erweitert oder Dickenmessungen umgesetzt werden. Die exakte Zuordnung der Position des Sensors zur Position des Messobjekts kann über die integrierten Encoder-Eingänge erfolgen.

Die Auswertung der Daten und die Parametrierung des Systems kann in der 3DInspect Software realisiert werden. Der 3D Profile Unit Controller verfügt über eine integrierte Auswertung in Verbindung mit der Industrial Ethernet Anbindung, sodass eine Steuerung der Applikation und Messwertausgabe an eine SPS ermöglicht wird. Alternativ kann der 3D Profile Unit Controller auch über GigEVision in gängige Bildverarbeitungsprogramme eingebunden werden und tritt somit als Rohdatenlieferant auf.

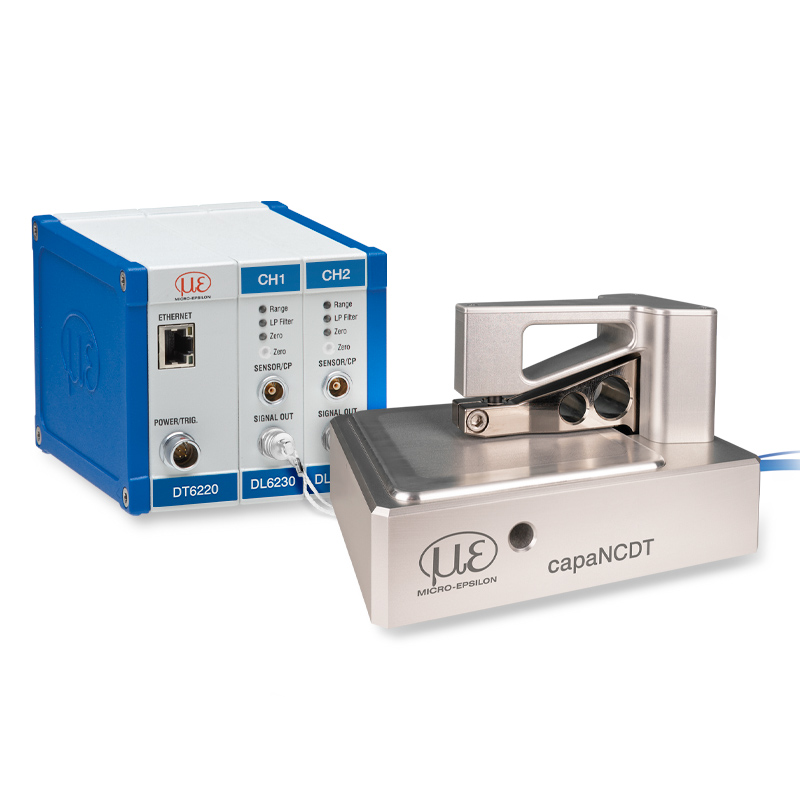

Das kapazitive Messsystem TFG6220 misst die Dicke von elektrisch leitenden Folien z.B. Batteriefolien mit höchster Präzision. Eine Vakuumvorrichtung saugt das Messobjekt an, glättet es und sorgt dadurch für eine optimale, faltenfreie Auflage. Auf diese Weise kann die Messung mit größtmöglicher Präzision durchgeführt werden. Das System wird zur Qualitätsprüfung in Form von Offline-Stichproben eingesetzt. Das TFG6220 ist betriebsbereit vormontiert und steht für einen schnellen Einsatz zur Verfügung.

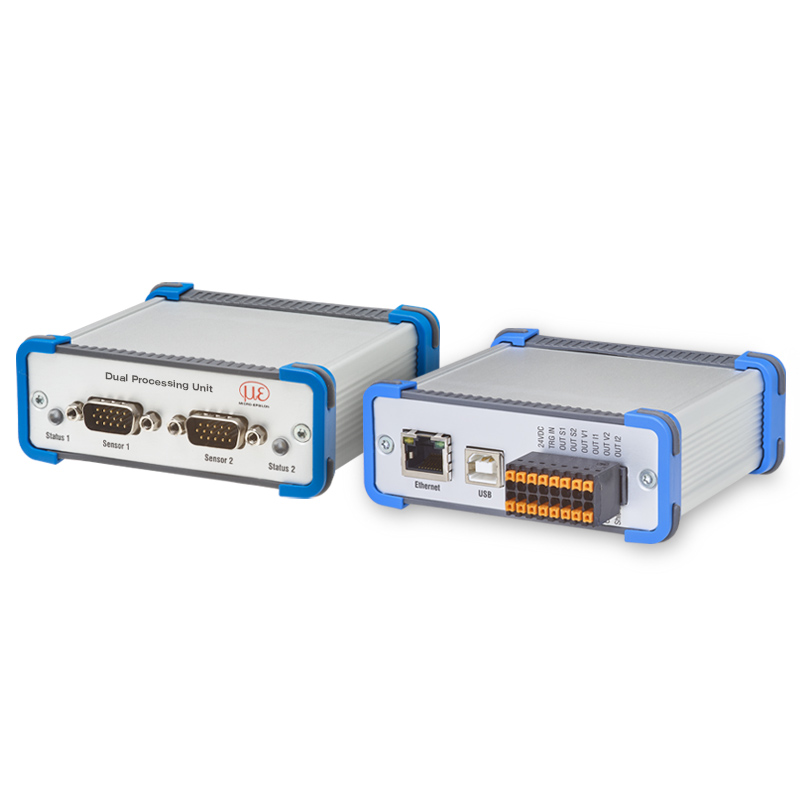

Die Dual Processing Unit (DPU) ist ein Schnittstellenmodul, welches die synchrone Aufnahme und Verrechnung von zwei Sensorwerten ermöglicht oder auch zur Digital/Analog-Wandlung eingesetzt wird. Die Eingänge am Modul sind per Software umschaltbar (Encoder- oder RS422-Eingang). Auswählbare Programme erlauben die automatische Berechnung von Dicke, Durchmesser, Stufe oder Neigung, Rundlauf und Ovalität. Die Datenausgabe kann digital oder analog mit bis zu 100 kHz erfolgen. Zudem stehen Signaleingänge und Schaltausgänge zur Verfügung.

Im bedienerfreundlichen Webinterface können die gewünschten Berechnungen ausgewählt und viele weitere Einstellungen vorgenommen werden. Die DPU ist abwärtskompatibel zur C-Box/2A.

Eigenschaften

• 2x Eingang RS422 mit je 100 kHz (Sensor oder Encoder)
• 2x Schalteingang für Trigger oder Master (HTL/TTL)
• 2x skalierbarer Analogausgang (Strom: 4-20 mA; Spannung: 0-5 V, 0-10 V, ±5 V, ±10 V)
• 2x digitaler Schaltausgang (HTL)
• 1x Ethernet (TCP/UDP)
• USB-Schnittstelle zur Datenausgabe und Parametrierung
• Automatische Sensorerkennung
• Parallele Datenausgabe auf 3 Ausgangsschnittstellen
• Statistikfunktionen
• 2-Punkt Linearisierung
• 2-stufige Messwertmittelung

Kompatible Sensoren

• optoNCDT: ILD1420, ILD1900, ILD2300
• optoCONTROL: ODC2520
• confocalDT: IFD241x, IFC2411, IFC242x, IFC2465, IFC2466
