combiSENSOR
Sensorsystem für präzise einseitige Dickenmessung
Präzise Dickenmessung von Elektrodenbeschichtungen und Kunststoff-Folien
Die combiSENSOR-Serie setzt neue Maßstäbe in der berührungslosen Dickenmessung. Der präzise Sensor kombiniert die Vorteile von Wirbelstrom- und kapazitiver Sensorik in einem einzigen Gehäuse. Diese innovative Technologie ermöglicht die mikrometergenaue Messung der Materialdicke, z.B. von Batteriebeschichtungen und Kunststofffolien. Dabei können Materialdicken bereits ab 5 µm erfasst werden. Darüber hinaus sorgt die robuste Bauweise dafür, dass die Sensoren auch in anspruchsvollen Industrieumgebungen mit hohen Temperaturen zuverlässig arbeiten.
Die combiSENSOR-Serie ist die optimale Lösung für die Inline-Dickenmessung von Elektrodenbeschichtungen, beschichteten Metallen und Folien mit höchster Präzision und Zuverlässigkeit.
Besonderheiten
- Präzise Dickenmessung von Beschichtungen und Folien ab 5 µm
- Stabile Messung mit 0,02 µm Auflösung
- Integrierte Funktion zur Ermittlung der Permittivität
- Integrierte Temperaturerfassung zur Ausgabe der Sensortemperatur
- Robuste Bauform, ideal für hohe Umgebungstemperaturen
- Analoge Schnittstelle, Ethernet / EtherCAT / PROFINET
- Einfache Bedienung über Webinterface
Robuste Ausführung für anspruchsvolle Umgebungen
Die Sensoren der combiSENSOR-Serie punkten nicht nur durch ihre technische Leistungsfähigkeit, sondern auch durch ihre robuste Ausführung.
Dadurch können die Sensoren auch in anspruchsvollen Industrieumgebungen mit hohen Temperaturen bis 180° C eingesetzt werden.
Ob Elektrodenbeschichtung, Kunststoff-Folien oder beschichtete Metalle – die combiSENSOR-Serie ist vielseitig einsetzbar und sorgt für gleichbleibend hohe Qualität in Bandprozessen.

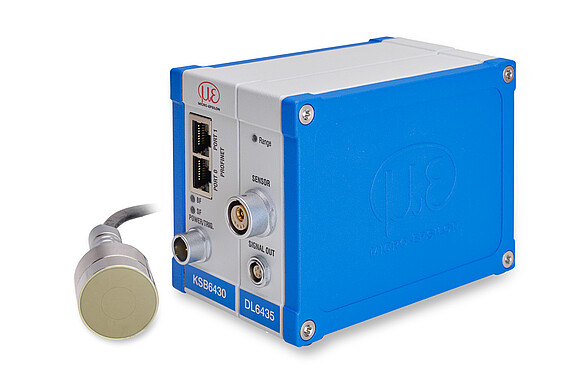

combiSENSOR KSB6430
Sensorsystem zur präzisen Dickenmessung von Elektrodenbeschichtungen
- Einseitige Dickenmessung von Elektrodenbeschichtung
- Messobjektdicke: 5 µm bis max. 3 mm
- Messung auf Stahlwalzen mit Chrombeschichtung
- Temperaturbereich Sensor -10 °C … +180 °C
- Hohe Auflösung 0,05 µm
Der combiSENSOR KSB6430 misst die Dicke von Elektrodenbeschichtungen bereits ab 5 µm Materialstärke. Die Dickenmessung erfolgt auf einer chrombeschichteten Walze, auf der das Material geführt wird. Dank der robusten Bauweise und der hohen Genauigkeit ist der KSB6430 ideal geeignet für die Inline-Dickenüberwachung in der Batteriefolienbeschichtung.

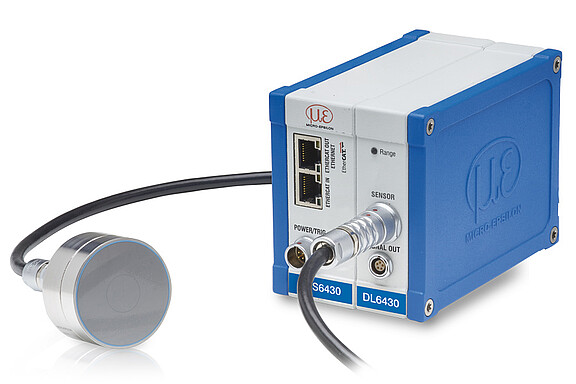

combiSENSOR KSS64x0
Sensorsystem zur präzisen Dickenmessung von Kunststofffolien und Beschichtungen
- Einseitige Dickenmessung von Kunststofffolie und beschichteten Metallen
- Messobjektdicke: 40 µm bis max. 6 mm
- Messung auf Metallwalzen oder Metallplatten
- Temperaturbereich Sensor -10 °C … +85 °C
- Hohe Auflösung 0,05 µm
Der combiSENSOR KSS64x0 ermöglicht die präzise, berührungslose Dickenmessung von nichtleitenden Materialien wie Kunststofffolien oder Beschichtungen auf metallischen Referenzobjekten. Durch seine robuste Bauweise ist der Sensor optimal für den Einsatz in vielfältigen industriellen Anwendungen geeignet.

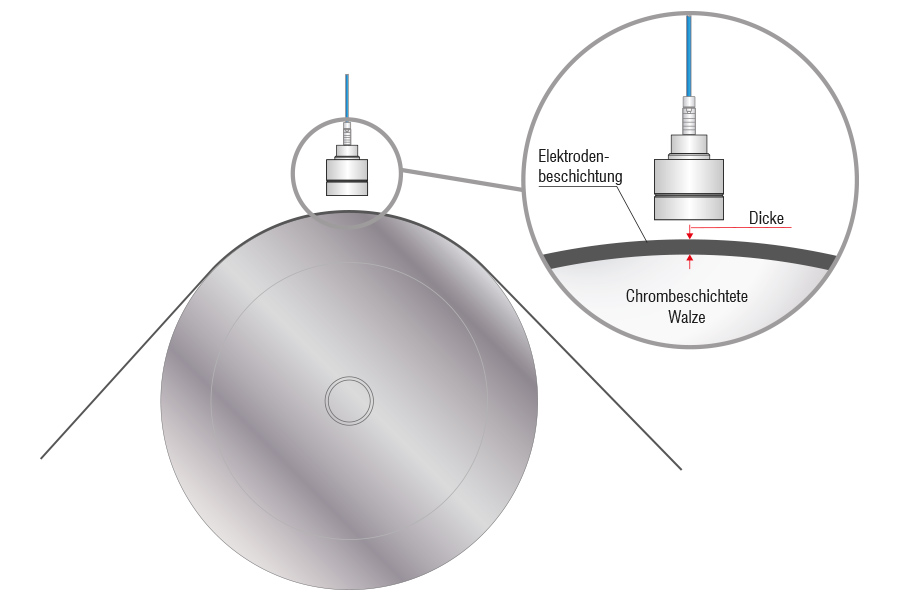

Messprinzip
Der combiSENSOR misst die Beschichtungsdicke, indem ein kapazitiver Sensor den Abstand zur Beschichtung und ein Wirbelstromsensor den Abstand zur metallischen Walze erfasst. Die Differenz beider Signale liefert die Gesamtdicke der beschichteten Folie, während mechanische Einflüsse automatisch kompensiert werden.
